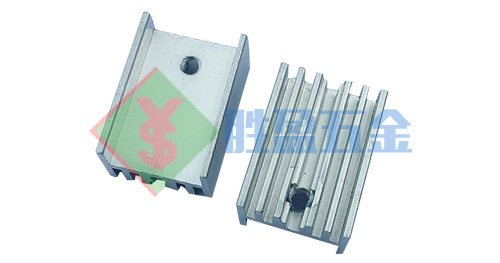

當前的傳統IC散熱片的材料為鋁，鋁的熱傳導性可達209W/m-K，加工特性佳，成本低，因此應用非常廣。而由於散熱片性能要求越來越高，因此對於散熱片材料熱傳導特性的要求也更為殷切，各種高傳導性材料的需求也越來越高。銅的熱傳導率390W/m-K，比起鋁的傳導增加70%，而缺點是重量三倍於鋁，每磅的價格和鋁相同，而更難加工。由於受限於高溫的成型限制，無法和鋁同樣擠型成形，而銅的機械加工花更多時間，使加工機具更易損毀。然而當應用的場合受限於傳導特性為重點時，銅通常可作為替代之用，此外利用銅做為散熱片的底部可提升熱傳擴散的效率，降低熱阻值。
一些增進散熱的材料如高導熱的polymer、碳為基材的化合物，金屬粉沫燒結，化合的鉆石以及石墨等都是目前受矚目的熱傳導材料。然而最需要的性質是什麼？控制的傳導性、高加工性、低重量、低熱膨脹系數、低毒性以及更重要的是成本必須低於鋁。許多新材料的物理特性高於鋁，但價格也多了許多倍。
AlSiC是目前最新的材料，混合各種鋁合金以制成特殊的物理性質，控制的熱膨脹、高傳導性以及顯著的強度使得AlSiC更有吸引力，由於成本的關系，這種材料一般用在底部及作為功率模組底部和晶片直接接觸的基板。
IC散熱片的沖壓與剪切：沖壓與剪切都是大家較為熟悉的工藝，我們的許多日常用品與機箱等電腦配件均出于此。沖壓所用設備為沖床，利用安裝在沖錘底端的模具對板材進行沖切，可用于各種厚度片狀金屬材料的加工，例如風道式散熱片所采用的細薄鰭片、部分嵌銅散熱器所采用的銅板、帶有特定缺口與孔位的導流罩、保護罩等的初型均為沖壓而成。剪切所用設備為剪切機，結構類似于書刊裝訂中使用的鍘刀，可用于具有一定厚度的片狀或條狀金屬形材之切割，從0.2mm的薄鰭片到1cm的吸熱底，甚至鋁擠壓而成的形材均需采用剪切進行初加工或后處理。優勢：可根據需要加工出各種特殊形狀，適用范圍較廣，可大批量自動化生產。劣勢：切口并不平整，可能需要后續處理。各種后續結合型散熱片中普遍采用。
